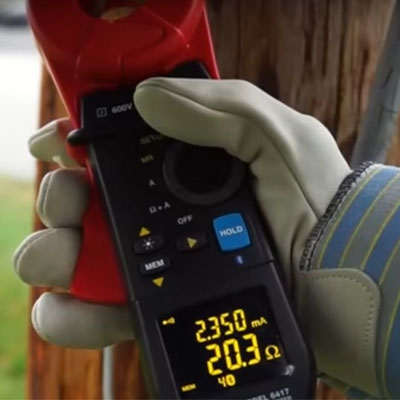

Topraklama ölçümü bir binada yer alan topraklama değerinin ölçülmesi için yapılan işlemin adıdır. Bu işlem sonucu bir topraklama raporu hazırlanır. Topraklama ölçümü elektrik mühendisliği eğitimi almış ve topraklama konusunda sertifikası olan kişiler tarafından gerçekleştirilen bir çalışmadır.Kalibrasyonu yapılmış topraklama ölçüm cihazları ile gerçekleştirilir. Topraklama ölçümü için kullanılan temel cihazlar şunlardır: Yapılacak ölçümün cinsine göre, manyetolu ya da manyetosuz meger cihazı ( toprak direnci test cihazı) kullanılır.Topraklama ölçümleri kendi içinde iki yöntem ile gerçekleştirilir. Bunlardan ilki normal ölçümdür. Diğeri ise kolaylaştırılmış ölçüm metodudur. Topraklama Direnci (toprak direnci) toprağın elektrik akımını geçirebilmesi sırasında gösterdiği tepkidir. Toprak aslında bakır gibi normal iletkenlere göre daha zayıf bir iletkendir. Ancak akım için alan yeteri kadar büyükse, direnç düşük olup toprak iyi bir iletken haline gelebilir. Bu nedenle sistemimizde iletkenler ile toprağın arasında olması gereken bir direnc söz konusudur. Tesis kurulmadan önce bu ölçümler yapılarak, gerekli hesaplamalar ve hazırlıktan sonra tesisat kurulumu gerçekleştirilir.
Topraklama ölçümü genel olarak şu aşamalarda gerçekleşir: Burada karşımıza çıkan en temel kavram topraklama direncidir. Zaten bu noktada ölçülen de topraklama direncidir. Topraklama direnci, toprağın elektrik akımı geçirdiği sırada gösterdiği dirence verilen isimdir. Toprak bir iletkendir. Kendisine ait bir direnç katsayısı vardır. İşte meger cihazı ile ölçülen bu direnç değeridir. Toprağın özgül direnci bulunduğu yere göre değişir. Örneğin bataklık ortamında 30 iken taşlı zeminde bu rakam 3000’ lere kadar çıkabilmektedir. Toprak değeri ne kadar düşük olursa sistem o kadar sağlıklı olur.
Toprak Direncini Etkileyen Faktörler

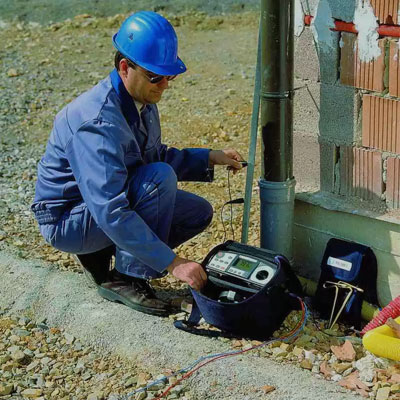

Topraklama ölçümünde en bilinen yöntem bakır kazıkların 3 ayrı noktaya çakılarak yapılması ile gerçekleşir. Yani 2 kazıklı, 3 problu olarak elektrotlar toprağa 5 ile 10 metre arası olabildiğince derin bir biçimde çakılır. Topraklama barasına bir kablo bağlanır ve topraklama barası ayrılır. Potansiyel elektrotlarına ve akım elektrotlarına da birer kablo bağlanır. Bu yapılan işlem sırasında ortam nemli olursa yapılacak çalışma daha kolay olacak ve topraklama direnci düşük çıkacaktır. İsten de zaten direncin düşük çıkmasıdır. Burada ölçüm yapılmadan önce sağlıklı sonuç elde etmek için çakılan kazıkların en az birkaç gün çakılı kaldıktan sonra ölçüm yapılması gerekmektedir. Aksi halde sağlıklı sonuç almak çok mümkün olmayacak ve topraklama direnci yüksek çıkacaktır. Ölçüm yapmak içim topraklama direnci test cihazı( meğer) kademesi, topraklama kademesine getirilir. Ve ölçüm yapılır. Değer 10 Volttan düşük çıkmalıdır. Çıkmazsa ortada ciddi bir sorun var demektir. Bu sorun cihazdan olabileceği gibi binanın topraklama değerlerinde elektrik tesisatında da bir sorun olabilir. Bu durumda cihaz test edilmeli eğer cihazda sorun yok ise binanın tesisatı elden geçirilmelidir.
